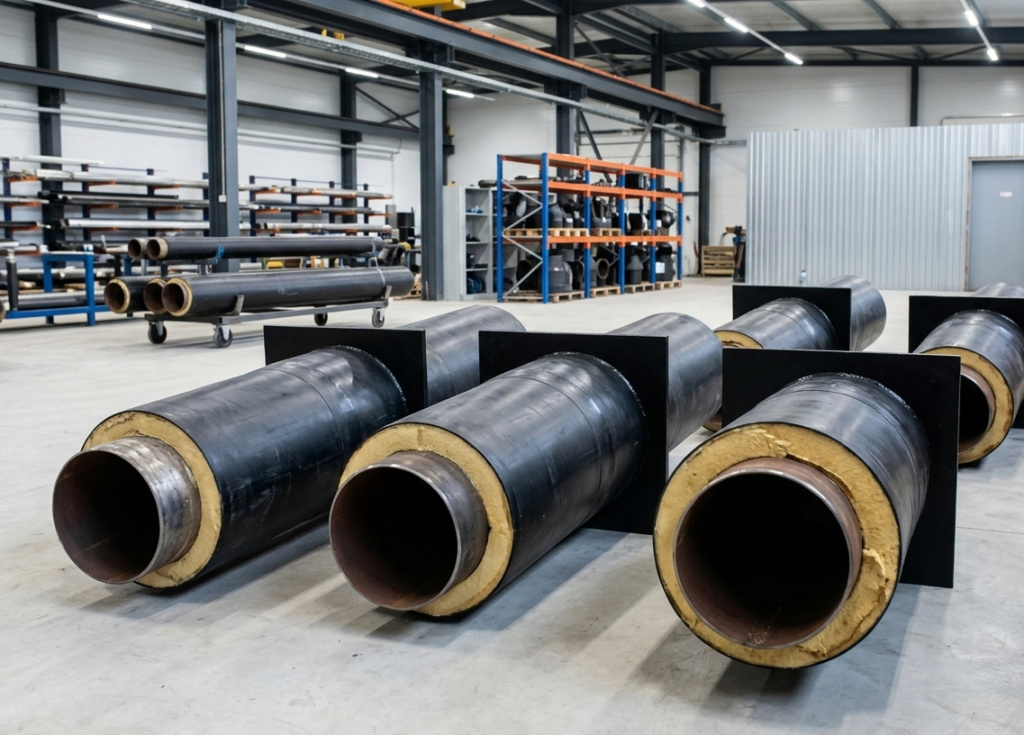

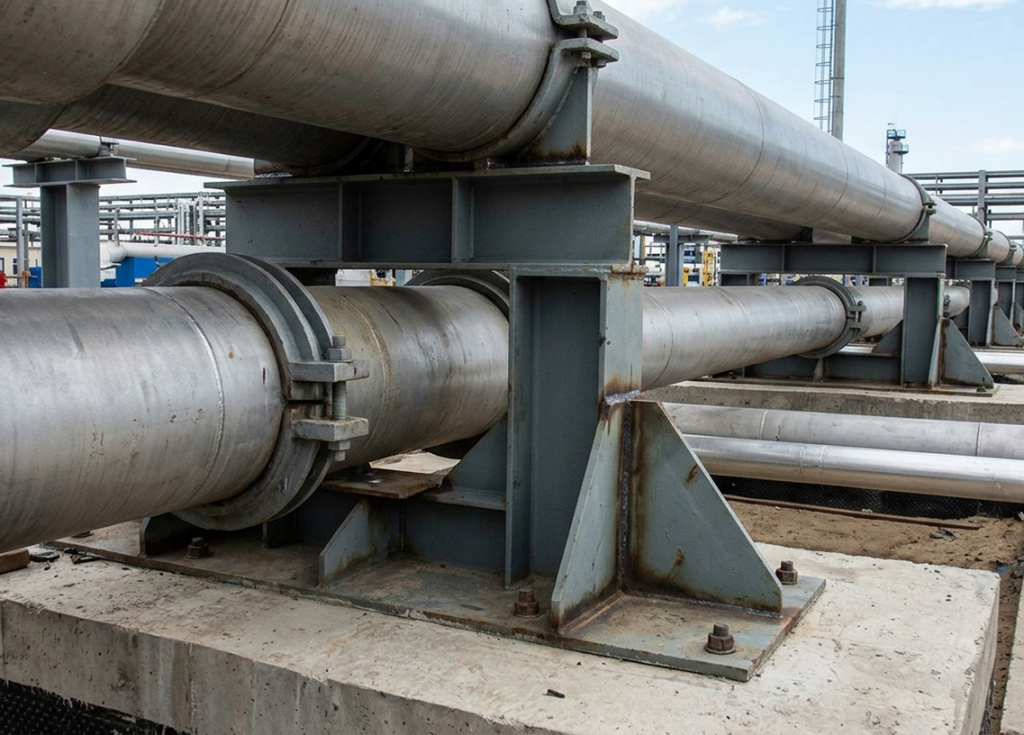

Неподвижные опоры — это узлы трубопровода, в которых труба закреплена жестко и сохраняет заданное положение при работе системы. Такая точка не «играет» под нагрузкой и не допускает сдвига трубы, поэтому именно от нее ведут расчет всей трассы.
В линии всегда есть участки, где труба должна иметь свободу, и участки, где это недопустимо. Неподвижная опора относится ко второй группе: она удерживает трубу и передает усилия на основание или металлоконструкцию. За счет этого нагрузка распределяется по понятной схеме, а не возникает в случайных местах.
Конструкцию подбирают под конкретный диаметр, толщину стенки и условия работы трубопровода. Требование одно — жесткое крепление к основанию, при котором узел сохраняет свое положение при любых расчетных нагрузках.
Функции неподвижных опор
- Фиксация положения трубы в заданной точке. Опора задает «жесткую» привязку к основанию и не допускает изменения положения при рабочих нагрузках.
- Восприятие продольных усилий. При температурном удлинении стальной трубы на 1 м при перепаде 100 градусов возникает около 1,2 мм изменения длины. На участке в 40-50 м это число увеличивается до 50-60 мм, и именно неподвижные опоры принимают возникающие усилия, которые могут достигать десятков и сотен кН.
- Передача нагрузок на основание. Масса трубы с продуктом, давление внутри системы и внешние воздействия (ветер, вибрация) через опору уходят в фундамент или несущую конструкцию.
- Разграничение участков трубопровода. Неподвижные точки делят трассу на отрезки, внутри которых деформации контролируются и направляются в расчетные зоны, например к компенсаторам.
- Стабилизация геометрии трассы. За счет жестких узлов труба сохраняет заданную линию прокладки и не уходит от проектного положения со временем.
- Снижение нагрузки на другие элементы. При правильном расположении неподвижных опор уменьшается перегрузка компенсаторов, сварных швов и подвижных опор.
Типы неподвижных опор
По конструкции:
- хомутовые. Труба обжимается стальным хомутом с болтовым соединением. Такой вариант применяют для диаметров от 57 до 530 мм, когда нужна разборная схема и доступ к трубе.
- корпусные (обоймы). Жесткий металлический корпус с приваркой к трубе. Используют на магистралях с высокими нагрузками, где важна максимальная жесткость узла.
- с ребрами жесткости. Усиленная конструкция для восприятия значительных продольных усилий, часто на трубах диаметром 720 мм и выше.
По количеству упоров:
- двухупорные. Имеют два упорных элемента, воспринимают усилия в одном направлении вдоль оси трубопровода. Монтируются в местах, где нагрузка известна и направлена в одну сторону.
- четырехупорные. Оснащены упорами с обеих сторон. Применяются на участках с переменной температурной нагрузкой и возможным изменением направления усилия.
По способу крепления к основанию:
- анкерные. Крепление через закладные детали или анкерные болты в фундаменте. Подходят для стационарных линий и в промышленных установок.
- приварные. Используют на эстакадах и опорных рамах, где нагрузка передается на стальные конструкции.
По условиям эксплуатации:
- наземная прокладка. Рассчитаны на внешние воздействия: ветер, снег, температурные перепады.
- подземные сети. Требуют защиты от коррозии и учета давления грунта.
- высокотемпературные среды. Применяют жаростойкие стали и усиливают узел, так как при нагреве возрастают продольные усилия.
По диаметру труб:
- малые (до 108 мм) — компактные решения с упрощенной конструкцией
- средние (108-530 мм) — наиболее распространенная группа для коммунальных и промышленных сетей;
- крупные (свыше 530 мм) — усиленные опоры с расчетом на большие нагрузки и массу трубопровода.
Выбор типа и параметров изделия всегда привязан к расчетным усилиям, способу прокладки и условиям работы.
Изготовление неподвижных опор на заказ
Мы выпускаем неподвижные опоры для трубопроводов разного назначения. Предлагаем типовые изделия и работаем по чертежам заказчика.
При изготовлении учитываем диаметр и толщину стенки трубы, тип и температуру рабочей среды, давление, способ прокладки и расчетные усилия. По этим данным подбираем конструкцию и материалы.
Оставьте заявку, мы свяжемся с вами, уточним детали и ответим на вопросы.
